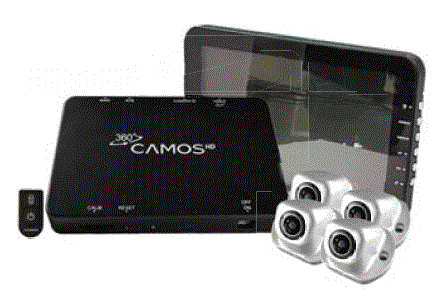

360°CAMOS HD AVM SYSTEM
![360°CAMOS HD AVM SYSTEM](../_src/51764169/image7.png?v=1693944541309)

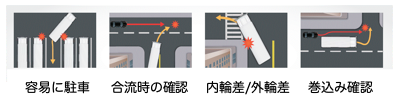

INO-8310
![INO-8310](../_src/51764195/img20210113144835734807.png?v=1693944541309)
![【基本構成とカメラ位置】](../_src/51764236/img20210113144934286974.png?v=1693944541309)

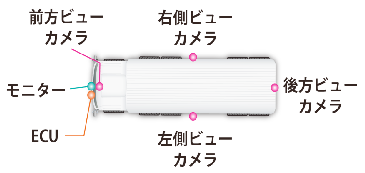

【基本構成とカメラ位置】
![デジタル合成でつなぎ目なしを実現](../_src/51954152/unnamed6.jpg?v=1693944541309)

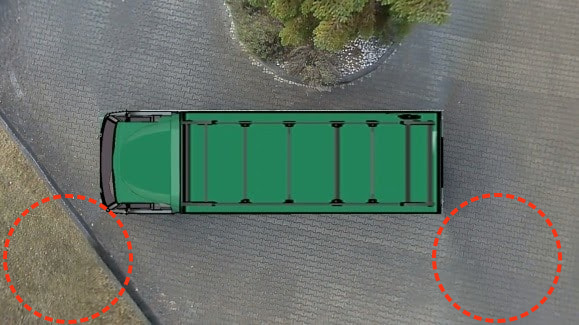

デジタル合成でつなぎ目なしを実現
■主な製品の仕様
ECU(非防水)
映像入力 | 1280×720(HD TVI 4ch) |
映像出力 | 1,280×720(モニター) |
映像出力 | 720×480(録画機) |
定格電圧 | DC12~24V |
トリガー | 4ch(リア、左右ウインカー、その他) |
本体サイズ | W178.9×H113.3×D26mm |
HD TVI カメラ(防水レベル IP69K)
カメラ画角 | 水平190.5°垂直119.1° |
カメラ素数 | 1,280×720 |
本体サイズ | W24×H24×D37.3mm(ブラケット除く) |
■付属品
ECU × 1台
HD TVI CAMRA × 4個
本体取扱説明書
カメラ延長ケーブル
・フロント(5m)× 1本
・サイド(10m)× 2本
・リア(18m)× 1本
■7インチTVIモニター(非防水)
本体サイズ:W187×H113.5×D36.6mm
■10インチTVIモニター(非防水)
本体サイズ:W256.9×H175.5×D36.6mm
様々な表示モード
![俯瞰 + フロントビュー](../_src/51767248/unnamed.jpg?v=1693944541309)
俯瞰 + フロントビュー
![俯瞰 + リアビュー](../_src/51767283/unnamed.jpg?v=1693944541309)
俯瞰 + リアビュー
![俯瞰ビュー](../_src/51954176/unnamed_2.jpg?v=1693944541309)
俯瞰ビュー
![レフトビュー + 俯瞰](../_src/51954180/unnamed_4.jpg?v=1693944541309)
レフトビュー + 俯瞰
![俯瞰 + ライトビュー](../_src/51954185/unnamed_3.jpg?v=1693944541309)
俯瞰 + ライトビュー
![バックミラービュー + 俯瞰](../_src/51954188/unnamed_5.jpg?v=1693944541309)
バックミラービュー + 俯瞰
導入実績
![消防車](../_src/51767482/img20210113151825736724.png?v=1693944541309)

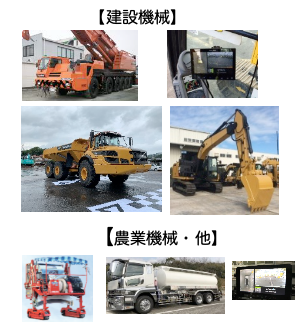

![建設機械・農業機械](../_src/51767484/img20210113151827282825.png?v=1693944541309)
![バス・キャンピングカー](../_src/51767486/img20210113151828952343.png?v=1693944541309)

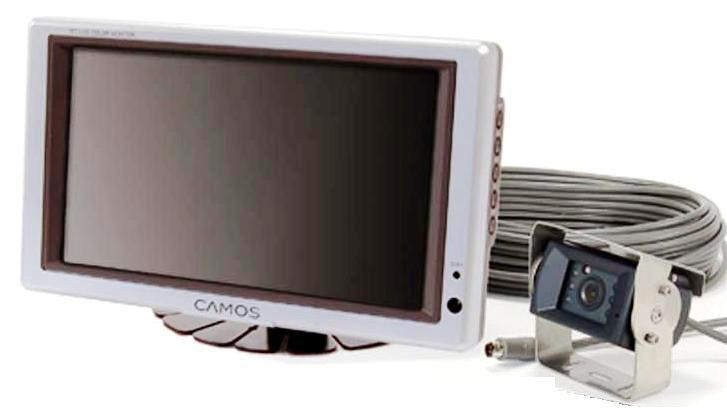

CM-708DR2 : 7インチモニターリアビューカメラセット
全日本トラック協会助成対象機器
![CM-708DR2 : 7インチモニターリアビューカメラセット](../_src/51768418/001.jpg?v=1693944541309)
![CM-708DR2 : 7インチモニターリアビューカメラセット](../_src/51768503/img20210113152726648934.png?v=1693944541309)
![白色LED搭載で9m付近までの確認が出来ます。](../_src/51768604/img20210113152923916912.png?v=1693944541309)
■ 白色LED搭載で9m付近までの確認が出来ます。
■ 高感度暗視カメラ9mm付近を表示、安心のRVSです。
■ システムにより自由に組み合わせをお選び頂けます。
■CM-708WD1:7インチモニターの特徴
・映像の鏡像・正像切替+上下反転機能付。
・カメラ2台と接続し後方
・側方の安全確認が出来ます。(別売品のカメラが必要になります)
・12V~24V車対応。
■CS-6512M : 130万画素暗視カメラの特徴
・120°の視野角はリアルな映像表示ができます。
・水平120°垂直87.8°対角151.8°
・暗い環境でも約9mの視界が確保できます。最低照度 0.1Lux
・集音マイク内蔵なので、音で安全が確認できます。
・ケースは丈夫なアルミダイキャスト製
■同梱品
・CM-708WD1 7インチモニター
・専用ケーブル MDM-131A L=5m
・オンダッシュスタンド
・CS-6512M 暗視カメラ
・18m延長カメラケーブル
・取り扱い説明書
・シガージャックアダプタ

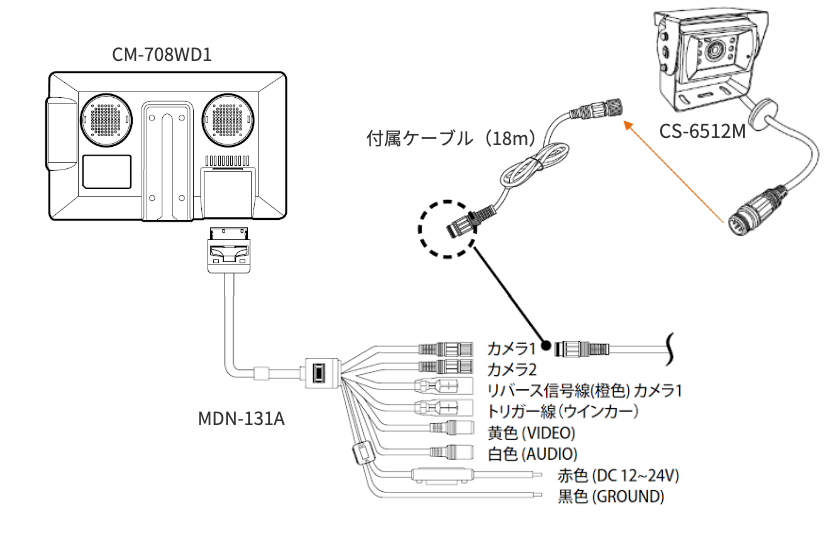

![CM-708DR2 : 7インチモニターリアビューカメラセット](../_src/51768823/sign.png?v=1693944541309)
Opition
![延長ケーブル](../_src/51771840/004.png?v=1693944541309)

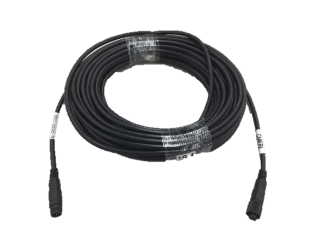

延長ケーブル
5m DDC-024D
7m DDC-024I
9m DDC-024I
12m DDC-024C
18m DDC-024C
24m DDC-024J
Opition ST-02
![ST-02](../_src/51772227/009.jpg?v=1693944541309)

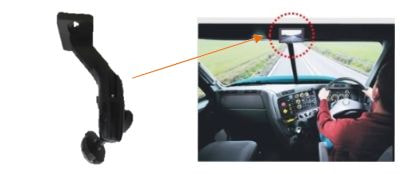

汎用天吊り金具

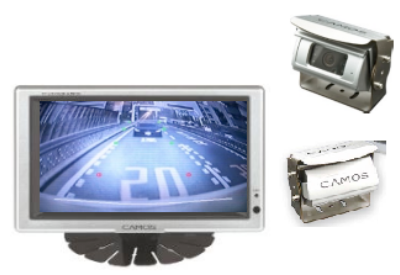

RV-760D2 : 7インチモニターリアビューカメラセット(レンズカバー付)
全日本トラック協会助成対象機器
![RV-760D2 : 7インチモニターリアビューカメラセット(レンズカバー付)](../_src/51772487/img20210113162510405668.png?v=1693944541309)
![CM-708DR2 : 7インチモニターリアビューカメラセット](../_src/51772393/img20210113152726648934.png?v=1693944541309)
![白色LED搭載で9m付近までの確認が出来ます。](../_src/51772391/img20210113152923916912.png?v=1693944541309)
■ 白色LED搭載で9m付近までの確認が出来ます。
■ 高感度暗視カメラ9mm付近を表示、安心のRVSです。
■ システムにより自由に組み合わせをお選び頂けます。
■CM-708WD1:7インチモニターの特徴
・映像の鏡像・正像切替+上下反転機能付。
・カメラ2台と接続し後方
・側方の安全確認が出来ます。(別売品のカメラが必要になります)
・12V~24V車対応。
■CS-8512M : 130万画素カメラーの特徴
・約120°の視野角でリアルな映像表示ができます。
・水平118°垂直87°対角140°
・集音マイク内蔵なので、音で安全が確認できます。
・カメラレンズを保護する連動シャッター(カバー)付。
■同梱品
・CM-708WD1 7インチモニター
・専用ケーブル MDM-131A L=5m
・オンダッシュスタンド
・CM-116WN カメラ
・18m延長カメラケーブル
・取り扱い説明書
・シガージャックアダプタ

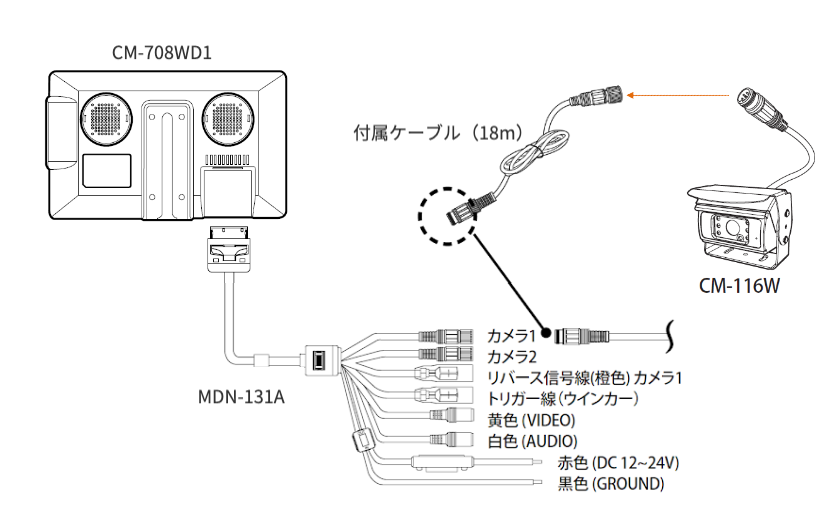

![RV-760D2 : 7インチモニターリアビューカメラセット(レンズカバー付)](../_src/51772600/sign.png?v=1693944541309)
Opition
![延長ケーブル](../_src/51772806/004.png?v=1693944541309)
延長ケーブル
5m DDC-024D
7m DDC-024I
9m DDC-024I
12m DDC-024C
18m DDC-024C
24m DDC-024J
Opition ST-02
![ST-02](../_src/51772804/009.jpg?v=1693944541309)
汎用天吊り金具
